主要設備一覧

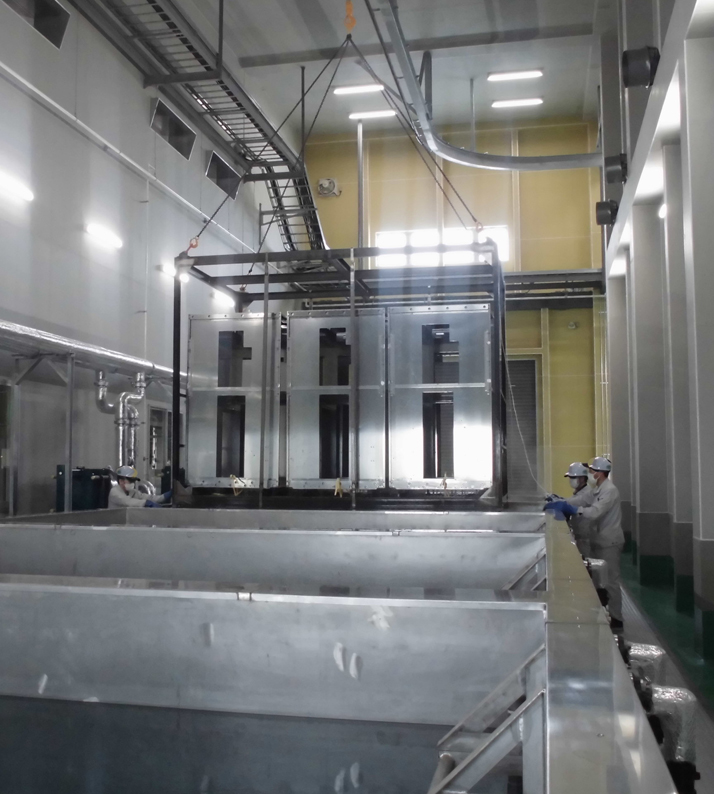

◆前処理ライン
　（ジルコニウム皮膜処理　全長約30m）

設備名（メーカー）	主要スペック	台数
節水式表面処理設備 （㈱ケミコート）	・ディップ（浸漬）式 ・ホイスト搬送（2.8ｔ×3基） ・最大ワーク：W4,000×D3,000×H2,600㎜ 【ライン構成】 　湯洗槽➞脱脂槽➞第一水洗槽➞第二水洗槽➞皮膜化成槽➞第三水洗槽	１式
水切乾燥炉 （㈱正英製作所）	・金庫炉、熱風循環式 ・最大ワーク：Ｗ3,300×D4,900×H3,400㎜	1
排水処理設備 （㈱ケミコート）		1式

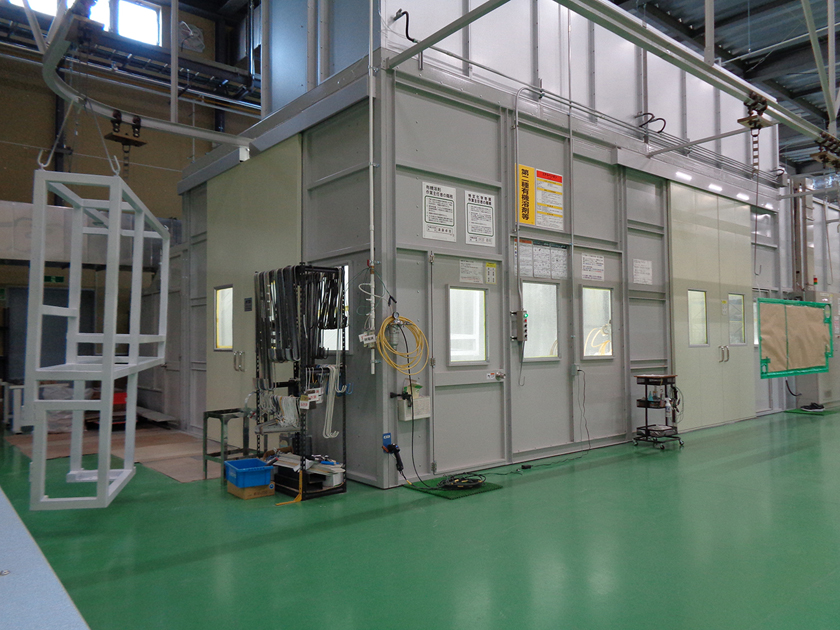

◆大型ワーク塗装ライン
　（全長約30m）

設備名（メーカー）	主要スペック	台数
塗装ブース （アネスト岩田㈱）	・プッシュプル型換気装置 ・粉体塗装、溶剤塗装 ・最大ワーク：W2,200×D4,000（並列）×H3,000㎜ ・最大重量：台車移動650kg、トロリー吊下げ200kg	1式
手動式フリーコンベア （アネスト岩田㈱）	・可搬重量：200kg（一点吊） ・コンベア切替装置付	1式
焼付乾燥炉 （アネスト岩田㈱）	・金庫炉、熱風循環式 ・最大ワーク：W3,700×D5,700×H3,200㎜ ・処理温度：180℃（MAX200℃）	1
加温付給気設備 （アネスト岩田㈱）		1式

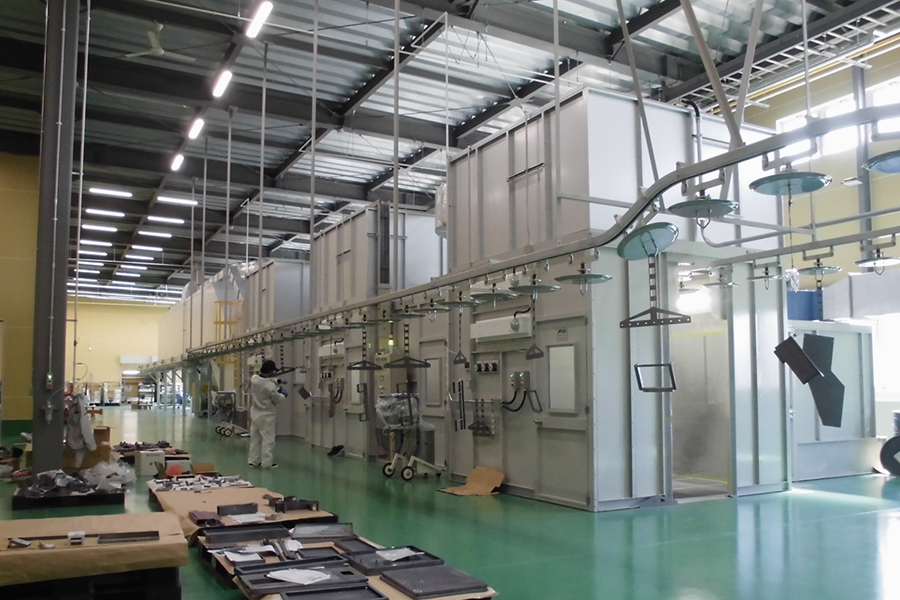

◆小型ワーク塗装ライン
　（全長約45m）



設備名（メーカー）	主要スペック	台数
塗装ブース （アネスト岩田㈱）	・第一ブース（下塗り）、第二ブース（中塗り）、第三ブース（上塗り） ・プッシュプル型換気装置 ・粉体塗装、溶剤塗装 ・最大ワーク：W1,000×D300×H1,500㎜	１式
トロリーコンベア （アネスト岩田㈱）	・コンベア速度：1.5ⅿ/min（0.5～2.0m/min） ・可搬重量：50kg（一点吊の場合）	1式
焼付乾燥炉 （アネスト岩田㈱）	・山型乾燥炉、熱風循環式 ・処理温度：180℃（MAX200℃） ・炉内通過時間：30分（1.5m/minの場合）	1
加温付給気装置 （アネスト岩田㈱）		1式



◆塗装機器

機器名	型式（メーカー）	台数
粉体塗装機	PP9000S-100、PP9000B-100（パーカーアイオニクス）	計6
溶剤塗装用静電塗装機	EA-MS40-15	2
溶剤塗装用スプレーガン	WIDER1-13E2P他	計10
